Кабель служебного входа SER: девять полей заявки, которые снимают неделю переписки

Типовая заявка на ввод выглядит так: «нужен SER, сколько стоит». Дальше начинается переписка на неделю, потому что под одним названием в карточке кабель служебного входа SER скрывается несколько исполнений, которые отличаются числом жил, сечением и тем, пойдёт ли кабель в грунт.

Ниже — девять полей, которые закрывают вопрос сразу. Все цифры и обозначения взяты из карточки позиции: ничего придумывать не нужно, достаточно перенести их в заявку.

Что есть в карточке, и чего в ней нет

Карточка позиции даёт конструкцию, номинальное напряжение, рабочую температуру, стандарты, упаковку и таблицу с количеством ядер, размером по AWG и приблизительным диаметром. Этого достаточно, чтобы описать изделие, но недостаточно, чтобы описать вашу трассу.

Чего в карточке нет — так это условий прокладки: воздуха, грунта, габарита прохода и того, допустимы ли стыки. Эти четыре пункта живут только в заявке, и именно по ним чаще всего приходят уточнения уже после отгрузки.

Поэтому девять полей ниже построены так: первые шесть переносят в заявку то, что написано в карточке, последние три добавляют то, чего в карточке нет и не может быть.

Поле 1. Число жил и сечение

В карточке приведена таблица кабеля служебного ввода SEU из алюминиевого сплава, где отдельно указаны количество ядер и размер по AWG. Две верхние строки:

Обратите внимание на вторую строку: диаметр указан двумя числами через знак умножения. Это не опечатка, а признак плоской конструкции — кабель не круглый, и если он идёт в канал или через проход, габарит считают по большему из двух размеров.

Поле 2. SER или SEU

В описании применение сформулировано так: кабель используется для передачи электроэнергии от распределительного щита к основанию счётчика и к распределительному щиту, при этом SEU также упоминается отдельно. Путать два исполнения нельзя: они различаются наличием и исполнением заземляющего проводника.

Пишите обозначение полностью, без сокращений и без «то же самое». Ошибка в этом поле меняет не цену, а состав изделия: кабель приедет, пройдёт входной контроль по геометрии и не пройдёт его по схеме заземления.

Проверяется это до заказа, а не на объекте: схема ввода определяет, нужен ли отдельный заземляющий проводник в составе кабеля. Если схема на руках есть — приложите её к заявке, это снимает вопрос сразу и без переписки.

Поле 3. Материал и класс проводника: сплав серии 8000

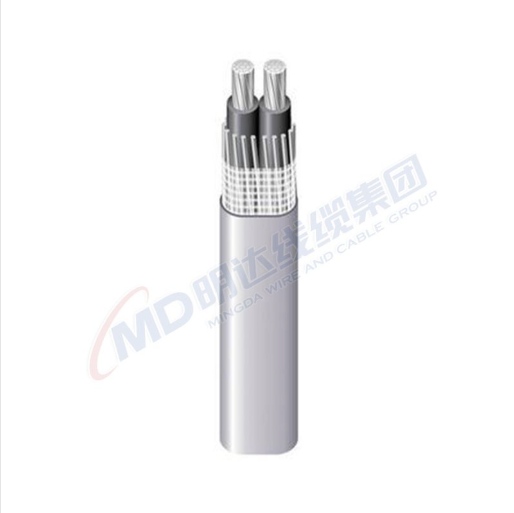

Конструкция по карточке: многожильный компактный проводник из алюминиевого сплава серии 8000, изолированный чёрным сшитым полиэтиленом; изолированные жилы скреплены вместе.

• Марка сплава — серия 8000, это написано в карточке и это же нужно в заявке.
• Жилы компактные многожильные, а не однопроволочные: это влияет на радиус изгиба и на то, как кабель заходит в зажим.
• Изоляция — чёрный сшитый полиэтилен, цвет не декоративный, а стойкий к ультрафиолету вариант.

Поле 4. Номинальное напряжение: 600 В

В карточке стоит 600 В. Эту цифру переносят в заявку дословно, вместе с классом: номинальное напряжение кабеля и напряжение сети — разные вещи, и «примерно под напряжение» здесь не работает.

Проверяется это по проекту за минуту: берут строку с номинальным напряжением из спецификации и сверяют с карточкой. Если они расходятся, вопрос задают до заказа, а не на приёмке.

Поле 5. Температура на жиле: 90 °C

Максимально допустимая постоянная рабочая температура проводника — 90 °C. Это потолок материала изоляции. Рабочая температура самой трассы зависит от условий прокладки и в заявку не входит — но если кабель идёт в прогретом месте или в пучке с другими, об этом стоит написать отдельно.

Поле 6. Стандарты: UL 44, UL 854 и J-C-30B

В карточке перечислены UL 44 и UL 854, Федеральная спецификация J-C-30B либо другие стандарты, требуемые заказчиками. Это не украшение спецификации: по стандартам проверяют изделие на приёмке.

• UL 44 — требования к проводам с термореактивной изоляцией.
• UL 854 — требования к кабелям служебного ввода.
• J-C-30B — федеральная спецификация, указанная в карточке.

Если в вашей документации стоит конкретный стандарт — перенесите его в заявку целиком. Если стоит «или другой, требуемый заказчиком» — уточните, какой именно: иначе изделие сделают по усреднённой технологии.

Поле 7. Длина, упаковка и число отрезков

Упаковка в карточке указана: стальная или деревянная катушка, деревянная катушка либо стальная катушка. Выбор влияет на разгрузку и на то, выдержит ли площадка вес.

1. Требуемая длина на катушке.
2. Допустимо ли набирать длину из отрезков или нужна целая длина без стыков.
3. Тип катушки: стальная или деревянная.
4. Условия разгрузки на площадке — краном или вручную.

Вопрос про стыки стоит задавать отдельно и обязательно. Ввод — это не участок, который потом удобно переложить: стык в нём остаётся на весь срок службы, и обсуждать его дешевле до того, как кабель намотан на катушку.

Отдельно уточняют, кто считает длину. Если её задают «на глаз» по проекту, а не по фактической трассе с запасом на заход в щит и в основание счётчика, недостача выявляется на монтаже, когда докупать приходится уже другую партию.

Поле 8. Документы: протокол испытаний и партия

Два вопроса, которые почти всегда задают уже после отгрузки, хотя дешевле задать их до.

• Нужен ли протокол заводских испытаний на партию.
• Нужна ли поставка целиком из одной партии: смешивать партии на одной трассе не стоит, потому что разброс по характеристикам никто потом не разберёт.

Поле 9. Условия прокладки, которые меняют выбор

Последнее поле — не про кабель, а про трассу. Оно решает, подойдёт ли SER вообще.

• Ввод стоит на открытом воздухе или закрыт: чёрная изоляция из сшитого полиэтилена рассчитана на открытую прокладку, но срок задают условия, а не только материал.
• Есть ли участок в грунте: для него в каталоге есть отдельные позиции, и SER туда не подставляют «потому что осталось».
• Габарит прохода: для плоской конструкции считают по большему из двух размеров.
• Температура в месте прокладки и наличие прогрева.

Практический смысл этого поля в том, что оно может остановить заказ. Если ввод идёт участком в грунте, SER не подставляют «потому что он уже в смете»: для грунта в каталоге есть отдельные позиции, и разница между ними — не цена, а то, пройдёт ли линия приёмку.

Что приложить к заявке

1. Обозначение исполнения: SER или SEU, полностью.
2. Число жил и сечение по AWG.
3. Номинальное напряжение: 600 В.
4. Стандарты: UL 44 и UL 854, J-C-30B или ваш.
5. Длина и допустимое число стыков.
6. Тип катушки и условия разгрузки.
7. Требование к протоколу испытаний и к одной партии.
8. Краткое описание трассы: воздух, помещение, грунт, габарит прохода.

Восемь строк вместо недели уточнений. Каждая снимает конкретный вопрос, который иначе зададут, когда кабель уже приехал.

SER — не «кабель вообще», а изделие с конкретным набором: сплав серии 8000, чёрный сшитый полиэтилен, 600 В, 90 °C на жиле, UL 44 и UL 854. Чем точнее это перенесено в заявку, тем меньше шансов обсуждать замену после отгрузки.

Начать удобно с карточки позиции, где конструкция и таблица приведены целиком:

Карточка позиции на сайте — кабель SER

Материалы по теме

• кабель SER
• алюминиевого сплава серии 8000
• воздушного кабеля
• медного или алюминиевого проводника
• стандарта BS
• ПВХ-изоляцией

Частые вопросы

Чем SER отличается от SEU?

Оба исполнения применяются для передачи электроэнергии от распределительного щита к основанию счётчика и к распределительному щиту, и в карточке SEU упомянут отдельно. Разница — в исполнении заземляющего проводника, поэтому в заявке обозначение пишут полностью, без сокращений.

Почему в таблице диаметр указан двумя числами?

Потому что конструкция плоская, а не круглая. Например, для трёх ядер 1/0-1/0-1/0 в карточке стоит 0,680×1,125 дюйма. Для прохода и канала габарит считают по большему из двух размеров.

Какие стандарты указаны в карточке SER?

UL 44 и UL 854, Федеральная спецификация J-C-30B либо другие стандарты, требуемые заказчиками. Если в вашей документации стоит конкретный стандарт, его нужно перенести в заявку дословно.

Какую температуру указывать в заявке?

Максимально допустимая постоянная рабочая температура проводника по карточке — 90 °C. Это предел материала изоляции. Условия самой трассы — прогрев, пучок, плотный лоток — пишут отдельно, потому что они влияют на допустимую нагрузку, а не на материал.
