Силовой кабель с изоляцией из сшитого полиэтилена: как выбрать исполнение и не переплатить
2026-09-21
Два кабеля на 0,6/1 кВ с одинаковым сечением 3×95 мм? могут иметь разный допустимый длительный ток. Дело не в меди и не в площади сечения, а в том, что надето на жилу.
Содержание
- ПВХ или сшитый полиэтилен: разница в 20 градусах
- Четыре исполнения одного кабеля — и почему они не заменяют друг друга
- Маркировка по ГОСТ: Пв, В, Б, К, Шв, Шп
- Параметры, которые нужно сверить до заказа
- Где сшитый полиэтилен проигрывает ПВХ
- Что запросить у поставщика
- Вопросы, которые задают перед покупкой
- Что мы предлагаем
- Получите расчёт по своей трассе
ПВХ или сшитый полиэтилен: разница в 20 градусах
ГОСТ 31565-2012 задаёт разные температурные режимы для двух материалов изоляции. Кабель с ПВХ-пластикатом (в маркировке — буква «В») держит 70 °C в длительном режиме, 90 °C при перегрузке и 160 °C при коротком замыкании. Кабель со сшитым полиэтиленом («Пв») — 90, 130 и 250 °C соответственно.
Разница в 20 °C длительного режима — это не «немного получше». Это потолок, от которого считается допустимый ток: при одной температуре воздуха кабель «Пв» отводит от жилы больше тепла, поэтому в таблицах производителя на одно и то же сечение вы увидите разные цифры для ВВГ и ПвВГ. Насколько разные — зависит от способа прокладки (в воздухе, в земле, в трубе, в лотке) и от температуры среды. Поэтому таблицу допустимых токов запрашивают под конкретную трассу, а не берут «среднюю по интернету».
Второе отличие проявится раньше, чем через 20 лет работы. ПВХ при горении даёт плотный дым и выделяет хлороводород. Сшитый полиэтилен — полимер без хлора, и на его основе выпускают исполнения нг(А)-LS (с пониженным дымовыделением) и нг(А)-HF (без коррозионно-активных газообразных продуктов). Для тоннелей, метро, подвалов и помещений с расчётом на эвакуацию выбор обычно падает на LS или HF.
Четыре исполнения одного кабеля — и почему они не заменяют друг друга
В каталоге это одна позиция, «силовой кабель с изоляцией из сшитого полиэтилена». Внутри — четыре разные конструкции, и путать их дорого.

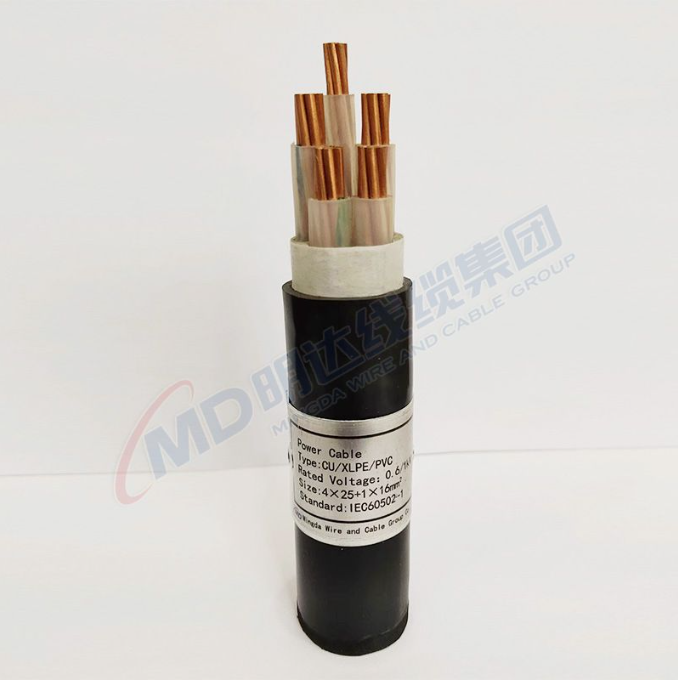

- Без брони. Медная или алюминиевая жила, изоляция из сшитого полиэтилена, оболочка из ПВХ. Для прокладки в помещении и на открытом воздухе. Внешнюю механическую нагрузку не держит.
- Огнестойкое исполнение, тип ZR. Та же конструкция с сохранением работоспособности при горении. Ставится на цепи противопожарных систем.

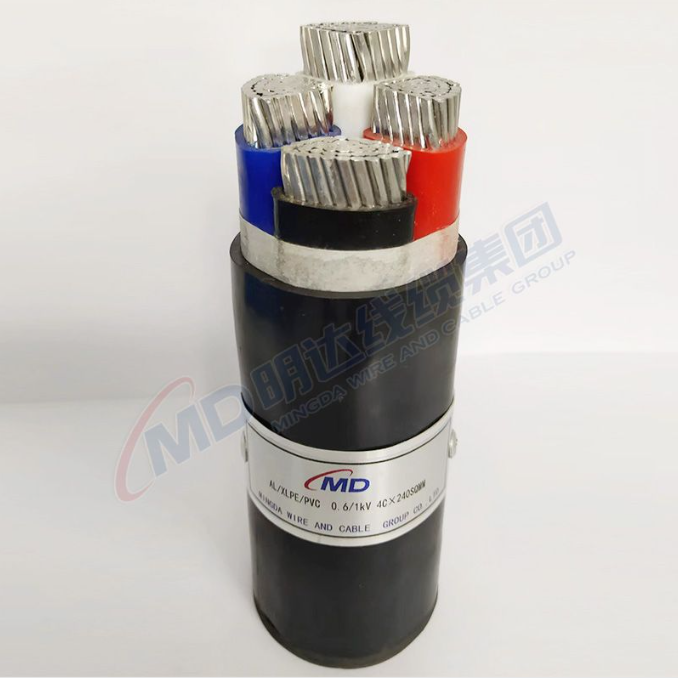

- В броне из двух стальных лент. Держит внешние механические усилия — это вариант для прокладки в земле. Большое тяговое усилие при протяжке при этом не выдерживает.
- В броне из стальных проволок. Рассчитан на прокладку под водой и на трассах с большим перепадом высот по маршруту.
Отдельное правило, которое нарушают на монтаже чаще всего: одножильный кабель нельзя прокладывать в магнитном канале. Для многожильных такой оговорки нет.
Маркировка по ГОСТ: Пв, В, Б, К, Шв, Шп
Российский закупщик ищет кабель по маркировке, а в каталогах азиатских заводов её нет. Соответствие читается по четырём признакам.
| Признак | Буква | Что означает |
|---|---|---|
| Материал жилы | А / без буквы | А — алюминий, без буквы — медь |
| Изоляция | В / Пв | В — ПВХ-пластикат, Пв — сшитый полиэтилен |
| Броня | без буквы / Б / К | без буквы — без брони, Б — две стальные ленты, К — круглые стальные проволоки |
| Оболочка | Шв / Шп | Шв — шланг из ПВХ, Шп — шланг из полиэтилена |
| Пожарная безопасность | нг(А), нг(А)-LS, нг(А)-HF | исполнение по ГОСТ 31565-2012; без индекса — не распространяет горение только при одиночной прокладке |
Пример: АПвБШв — алюминиевая жила, изоляция из сшитого полиэтилена, броня из двух стальных лент, шланг из ПВХ. Это ближайший российский аналог того, что в нашем каталоге описано как кабель с изоляцией из сшитого полиэтилена в броне из стальных лент. Если проект требует полиэтиленовый шланг (индекс «Шп»), это отдельный запрос: в базовой поставке оболочка ПВХ.
Обратная задача решается так же. Если в спецификации стоит ВВГнг(А)-LS, нужен кабель с ПВХ-изоляцией и ПВХ-оболочкой в исполнении нг(А)-LS — в каталоге он есть отдельной позицией по 0,6/1 кВ.
Параметры, которые нужно сверить до заказа
| Параметр | Значение |
|---|---|
| Температура при прокладке | выше 0 °C; при отрицательной температуре требуется предварительный прогрев |
| Длительная рабочая температура жилы | не более 90 °C |
| Температура при коротком замыкании | не более 250 °C, длительность КЗ — не более 5 с |
| Радиус изгиба, одножильный | 20(d+D) ± 5 % |
| Радиус изгиба, многожильный | 15(d+D) ± 5 % |
| Стандарты | IEC 60502, GB/T 12706; по огнестойкости — IEC 60332-3 и GB 18380 |
| Упаковка | стальная или деревянная катушка |
Здесь d — фактический диаметр жилы, D — фактический наружный диаметр кабеля. Подставлять «на глаз» нельзя: для многожильного кабеля радиус изгиба в 15 раз больше суммы этих двух диаметров. Например, при наружном диаметре 40 мм это уже 600 мм и больше — то есть требование к лотку, к радиусу поворота трассы и к площадке под кабельный барабан.
Где сшитый полиэтилен проигрывает ПВХ
Кабель «Пв» дороже. Это не наценка, а себестоимость: линия сшивки и экструзии дороже линии для ПВХ-пластиката. Поэтому есть случаи, когда брать его не нужно.
- Отапливаемое помещение, температура среды стабильно ниже 30 °C, перегрузок нет. Потолка 70 °C у ПВХ хватает с запасом, а разница в цене уходит в бюджет проекта.
- Короткие участки внутри щитовых и аппаратных, где критичен радиус изгиба. При одном сечении у ПВХ-кабеля он меньше.
- Проект уже согласован под ВВГнг(А)-LS. Менять марку без пересогласования сметы не стоит: изменится и цена, и номенклатура лотков.
Обратное тоже верно: всё, что монтируется при отрицательной температуре, — аргумент за сшитый полиэтилен. Прокладка допускается, но кабель придётся прогреть, и делать это нужно до начала протяжки, а не в уже открытой траншее.
Что запросить у поставщика
- U0/U и способ прокладки: в земле, в воздухе, в трубе, в лотке или под водой.
- Материал и класс гибкости жилы, номинальное сечение в мм? — по ГОСТ 22483 или IEC 60228, а не «по весу».
- Число жил и наличие отдельной жилы заземления.
- Материал оболочки: ПВХ, полиэтилен или безгалогенный компаунд.
- Исполнение по пожарной безопасности: без индекса, нг(А), нг(А)-LS или нг(А)-HF.
- Длина на катушке и допустимое число отрезков на партию.
- Протокол заводских испытаний: сопротивление жилы, испытание изоляции повышенным напряжением, испытание на нераспространение горения.
Без второго и пятого пункта приёмка превращается в спор о словах: в счёте будет одно, в протоколе — другое, а разбираться придётся на объекте.
Вопросы, которые задают перед покупкой
Можно ли заменить ПВХ-кабель на «Пв» без пересчёта трассы?
Нет. Допустимый ток вырастет, но одновременно изменятся наружный диаметр, вес и радиус изгиба. Для лотков, гофры и кабельных каналов, уже заложенных в проект, это может стать ограничением.
Что означают 0,6/1 кВ в обозначении кабеля?
Это U0/U. U0 — напряжение между жилой и землёй или экраном, U — между основными жилами. Кабель класса 0,6/1 кВ рассчитан на сети до 1 кВ; ошибка в этом параметре чаще проявляется не на изоляции, а на приёмочных испытаниях.
Зачем отдельный индекс по пожарной безопасности, если кабель и так не горит?
«Не распространяет горение» без индекса относится к одиночной прокладке. В пучке, лотке или шахте условия другие, и именно для групповой прокладки введены нг(А), нг(А)-LS и нг(А)-HF по ГОСТ 31565-2012.
Как быстро посчитать радиус изгиба на объекте?
Умножьте сумму диаметров жилы и кабеля на 15 для многожильного исполнения или на 20 для одножильного и прибавьте допуск 5 %. Это и будет минимальный радиус поворота трассы.
Что мы предлагаем
ООО «Мингда Кабельная Группа» — завод в уезде Нинцзинь провинции Хэбэй, работает с 1989 года. Производственная площадка 287 000 м?, более 200 линий, 800 сотрудников. Кабель с изоляцией из сшитого полиэтилена выпускается на напряжение до 35 кВ, жила — медная или алюминиевая.
Контроль качества стоит в трёх точках. Входной анализ металла — на немецком атомно-эмиссионном спектрометре. Испытание изоляции повышенным напряжением — на готовой катушке, а не на образце. Испытание на нераспространение горения — на британской установке BS 6387. Состав документов на партию — отчёт об испытаниях, сертификат качества — согласуется в спецификации.
Завод сертифицирован по ISO 9001, ISO 14001 и OHSAS 18001, имеет обязательную китайскую сертификацию CCC и сертификацию ЕАС. Выпуск возможен по GB, IEC, AS/NZS, BS, CE, UL и CUL, причём по конкретной партии стандарт указывается в спецификации, а не подразумевается. Длина на катушке, число отрезков на партию и упаковка согласуются отдельно по каждой поставке.
Получите расчёт по своей трассе
Чтобы подобрать сечение и исполнение, нужны четыре цифры: расчётная нагрузка в амперах, способ прокладки, температура среды на самом тёплом участке и длина трассы с числом поворотов.
Пришлите их — вернём подбор с маркировкой по ГОСТ и допуском по току для ваших условий. Полные технические данные по всем четырём исполнениям — на странице силового кабеля с изоляцией из сшитого полиэтилена; для сетей 0,6/1 кВ в ПВХ-исполнении есть отдельная позиция кабель с ПВХ-изоляцией, для кабелей по британским нормам — кабель BS.
