Кабель MC с медными и алюминиевыми жилами: какое исполнение под какой участок трассы

В каталоге кабель MC — это две разные позиции с разными проводниками и разными стандартами. Одна с медными жилами по THHN/THWN-2, другая с проводником из алюминиевого сплава серии 8000 по XHHW-2. Обе на 600 В, обе с металлической оболочкой, и обе применяются там, где один и тот же кабель должен выдержать и протяжку, и эксплуатацию.

Выбор между ними делается не по каталогу, а по участку: сухой лоток, влажное помещение, грунт и открытая прокладка в местах скопления людей — это четыре разных набора требований. Ниже они разобраны по отдельности, с опорой на строки из карточек.

Что такое кабель MC в карточках: две позиции

MC в описании — это кабель в металлической оболочке, применяемый для ответвлений, фидеров и служебного распределения электроэнергии. В каталоге под этим названием две карточки, и путать их нельзя: у них разные проводники, разные стандарты и разное отношение к прямому захоронению.

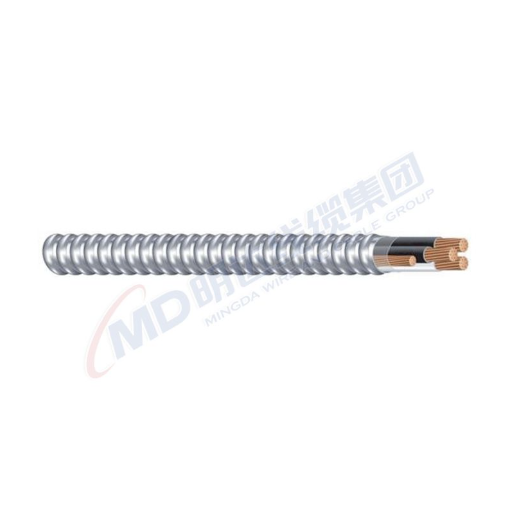

Медный MC: ПВХ, нейлон и алюминиевая броня

Конструкция по карточке: мягкий отожжённый медный проводник изолирован влаго- и огнестойким ПВХ и покрыт слоем нейлоновой оболочки. Поверх — металлическая оболочка из алюминия, плакированного там, где нужно прямое захоронение.

Нейлоновый слой здесь не деталь конструкции ради конструкции. Он работает при протяжке: кабель идёт через канал и лоток, и именно этот слой принимает на себя истирание, которое иначе пришлось бы на изоляцию.

Алюминиевый MC: XHHW-2 и оболочка по желанию

У второй позиции проводник из алюминиевого сплава серии 8000, одинарные жилы с изоляцией из сшитого полиэтилена класса XHHW-2. Изолированные провода и оголённое заземление собраны вместе, поверх — броня из алюминиевого сплава с блокировкой.

Ключевая строка карточки: оболочка из ПВХ не является обязательной. Это значит, что оболочку нужно заказать отдельно — она не придёт «по умолчанию». Для участков без влаги это экономия, для грунта это риск, если строку в запросе не написать.

В карточке приведена таблица с послойными толщинами. Верхняя строка трёхпроводного исполнения с оголённым заземлением:

Сценарий первый: лоток и канал в сухом помещении

В карточке медного MC прямо сказано: кабель устанавливается в кабельный лоток и в утверждённые кабельные каналы, подходит для влажных и сухих помещений. Для сухого лотка это базовый случай, и здесь решает не оболочка, а геометрия.

• Диаметр кабеля против габарита лотка: по карточке медного MC полный диаметр кабеля приведён в дюймах, и его нужно сверить с заполнением лотка.
• Вес на 1000 футов: в таблице он дан в фунтах, и для длинной трассы это уже расчёт нагрузки на несущие.
• Радиус изгиба на поворотах: броня с блокировкой не даёт согнуть кабель «как провод».

Сценарий второй: влажное помещение

Обе карточки допускают применение во влажных помещениях. Разница в том, чем эта влажность закрыта: у медного MC — нейлон поверх ПВХ и металлическая оболочка, у алюминиевого MC — оболочка из ПВХ, которую нужно заказать.

Отсюда правило, которое проще записать в запрос, чем объяснять потом: если участок влажный, оболочка из ПВХ в алюминиевом MC переходит из разряда «по желанию» в разряд обязательных пунктов.

Сценарий третий: прямое захоронение

Это самый дорогой по последствиям сценарий. В карточке медного MC про прямое захоронение сказано отдельно: оболочку наносят поверх плакированного алюминия, если необходим прямой контакт с грунтом. То есть исполнение под захоронение — не то же самое, что исполнение под лоток.

1. Написать в запросе «прямое захоронение» словами, а не подразумевать.
2. Для медного MC — указать плакированный алюминий поверх оболочки.
3. Для алюминиевого MC — заказать оболочку из ПВХ, потому что она не обязательна.
4. Сверить диаметр с проектом траншеи до отгрузки: раскопка после сдачи стоит дороже разницы в цене кабеля.

Сценарий четвёртый: места скопления людей

В карточке медного MC перечислены театры и места собраний. Для таких объектов требование другое: кабель не должен поддерживать горение и не должен давать плотного дыма.

В этом сценарии выбор идёт не между медным и алюминиевым MC, а между обычным исполнением и низким дымовыделением. В каталоге для этих задач есть отдельная позиция — кабель с низким дымовыделением, и её требования к заявке другие.

90 °C на жиле: что это даёт и где теряется

В карточке медного MC максимально допустимая постоянная рабочая температура проводника — 90 °C. Это потолок материала, а не рабочая температура трассы. В таблице допустимая токовая нагрузка приведена для двух условий: 75 °C и 90 °C.

Разница между двумя колонками — 20 А на одном и том же кабеле, и её нельзя брать «в запас». Она работает только при условиях, для которых посчитана. В пучке, в лотке с плотной укладкой или в прогретом помещении кабель отводит тепло хуже.

UL 83, UL 1569 и UL 44: что закрывает каждый стандарт

Стандарты в карточках перечислены не для проформы, и подменять один другим нельзя.

• UL 83 — требования к проводам с термопластичной изоляцией; в карточке медного MC это стандарт на жилы THHN/THWN-2.
• UL 44 — требования к проводам с термореактивной изоляцией; в карточке алюминиевого MC это стандарт на XHHW-2.
• UL 1569 — требования к самому кабелю в металлической оболочке, он стоит в обеих карточках.

Если в вашей спецификации указан конкретный стандарт, его нужно перенести в запрос дословно. Формулировка «или другие стандарты, требуемые заказчиками» в карточках означает, что исполнение под иной стандарт возможно — но только если оно заказано, а не подразумевается.

Что сверить до заказа

1. Проводник: медь или алюминиевый сплав серии 8000.
2. Число жил и сечение по AWG, с указанием заземляющего провода.
3. Условия прокладки: лоток, канал, влажное помещение, прямое захоронение.
4. Нужна ли оболочка из ПВХ — для алюминиевого MC она не обязательна и заказывается отдельно.
5. Стандарт: UL 83 и UL 1569 или UL 44 и UL 1569.
6. Диаметр полного кабеля и вес — против габарита лотка и грузоподъёмности несущих.
7. Упаковка: катушка, стальная или деревянная.

Семь пунктов, каждый из которых снимает отдельный вопрос, который иначе всплывёт на приёмке.

Кабель MC выбирают не по названию, а по участку. Медный и алюминиевый — это не «дороже или дешевле», а разные изоляции, разные стандарты и разное отношение к влаге и грунту. Там, где оболочку нужно заказывать отдельно, самое дорогое — не доплатить, а забыть написать.

Начать удобно с карточки медного исполнения, где перечислены все сценарии применения:

Карточка позиции на сайте — кабель MC

Материалы по теме

• кабель MC
• XHHW-2
• алюминиевого сплава серии 8000
• кабеля управления
• низким дымовыделением
• ПВХ-изоляции

Частые вопросы

Можно ли класть кабель MC прямо в грунт?

Для медного MC в карточке указано отдельное условие: при прямом захоронении оболочку наносят поверх плакированного алюминия. Для алюминиевого MC оболочка из ПВХ не является обязательной, то есть её нужно заказать. В обоих случаях слово «захоронение» должно быть в запросе, а не подразумеваться.

В чём разница между медным и алюминиевым MC?

Проводник и изоляция. У медного — мягкий отожжённый медный проводник с изоляцией из влаго- и огнестойкого ПВХ и нейлоновой оболочкой, стандарты UL 83 и UL 1569. У алюминиевого — проводник из алюминиевого сплава серии 8000 с изоляцией из сшитого полиэтилена XHHW-2, стандарты UL 44 и UL 1569. Обе позиции на 600 В.

Обязательна ли оболочка из ПВХ у алюминиевого MC?

Нет. В карточке написано прямо: оболочка из ПВХ не является обязательной. Это значит, что она заказывается отдельно, и если участок влажный или кабель идёт в грунт, этот пункт нужно внести в запрос.

Что означают две колонки нагрузки — 75 °C и 90 °C?

Это допустимая токовая нагрузка при двух температурах. В таблице медного MC для исполнения 1/3 это 130 А при 75 °C и 150 А при 90 °C. Разница работает только при условиях, для которых посчитана: в пучке, в плотном лотке или в прогретом помещении тепло отводится хуже.
