Кабель AC90 или ACWU90: как выбрать бронированный кабель 600 В по месту прокладки

В каталоге рядом стоят две позиции с почти одинаковым описанием: кабель AC90 и кабель ACWU90. Обе на 600 В, обе с проводником из алюминиевого сплава серии 8000, обе с изоляцией из сшитого полиэтилена и обе с броней из алюминиевого сплава с блокировкой. Разница между ними — одна строка в карточке, и именно она решает, пройдёт ли кабель приёмку на вашей трассе.

Ниже — что у этих двух позиций общего, чем они различаются и как это перенести в запрос, чтобы не получить кабель, который нельзя проложить там, куда он куплен.

Что в карточках написано одинаково

Открываем обе страницы. Пять пунктов совпадают слово в слово, и это удобно: спор начинается не с конструкции, а с одного шестого пункта.

• Номинальное напряжение — 600 В.
• Проводник — из алюминиевого сплава серии 8000.
• Изоляция — сшитый полиэтилен.
• Соединительный провод: в одножильных кабелях — алюминиевый концентрический, в многожильных — неизолированный алюминиевый.
• Броня из алюминиевого сплава с блокировкой.
• Соответствие отраслевым требованиям CSA C22.2 No.51 или другим стандартам, которые требуют заказчики.

Применение тоже совпадает: ответвления, фидеры и служебное распределение электроэнергии в коммерческих, промышленных и многоквартирных зданиях. То есть обе позиции изначально рассчитаны на один и тот же класс задач.

Единственное отличие — оболочка поверх брони

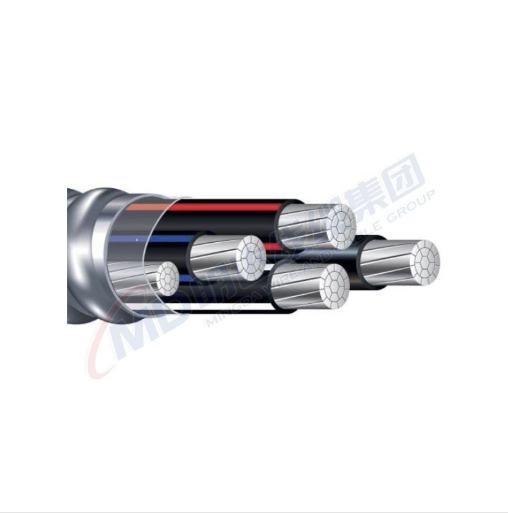

У ACWU90 в перечне характеристик есть шестой пункт, которого нет у AC90: огнестойкая оболочка из ПВХ, нанесённая поверх брони с блокировкой. У AC90 этим список заканчивается — внешний слой у него сама броня.

Формулировка «огнестойкая» в карточке относится к оболочке, а не к кабелю целиком. Это важно не перепутать: речь о свойствах материала наружного слоя, а не о том, что кабель сохраняет работоспособность в огне. Если проект требует именно огнестойкости по пожарным нормам, это отдельная позиция каталога, а не ACWU90.

Практический смысл один: у AC90 между броней и средой нет ничего, у ACWU90 есть полимерный слой, который держит воду и закрывает броню от контакта с грунтом.

Где AC90 достаточно

Броня с блокировкой сама по себе держит механику: её задача — не дать кабелю раздавиться при протяжке и при затяжке в лотке. Там, где воды и грунта нет, второй слой не нужен.

1. Сухие помещения: лотки, каналы, технические этажи, подвалы с нормальной влажностью.
2. Открытая прокладка по конструкциям внутри здания, где кабель не касается основания и не заливается.
3. Участки, где трассу можно осмотреть и обслужить: броня доступна, состояние видно, ремонт не требует раскопки.

Отдельный аргумент — вес. Оболочка добавляет массу на каждом метре, а на длинной трассе в лотке это уже нагрузка на несущие конструкции, а не только строчка в смете.

Где без ACWU90 не обойтись

Оболочка нужна там, где броня остаётся один на один со средой, которую она не держит.

• Прокладка в грунте. Алюминиевая броня в контакте с влажной почвой — это электрохимия, а не только механика; оболочка разрывает контакт.
• Помещения с постоянной влажностью и конденсатом, где вода стоит на оболочке, а не испаряется.
• Участки, где возможен контакт с агрессивной средой: соли, щёлочи, технические жидкости.
• Трассы, которые после сдачи нельзя осмотреть: исправить ошибку выбора дешевле до закупки, чем после приёмки.

Обратная сторона та же механика: оболочка увеличивает наружный диаметр, а значит — радиус изгиба и габарит канала. Если трасса собирается из готовых каналов и коробов, диаметр кабеля нужно сверить до заказа, а не на монтаже.

Таблица AC90: ряд 8…2 AWG по карточке позиции

В карточке AC90 приведена таблица для исполнения 600 В с изоляцией из сшитого полиэтилена. Пять верхних строк ряда:

Обратите внимание на шаг между 4 и 3 AWG: сечение растёт, а диаметр — всего на полмиллиметра. На трассе с ограниченным габаритом канала это редкий случай, когда запас по току не стоит почти ничего по месту.

Таблица ACWU90: что добавляет оболочка

В карточке ACWU90 таблица построена иначе: отдельно показаны толщина изоляции, толщина брони и толщина кабеля в миллиметрах. Верхняя строка трёхпроводного ряда:

Сравнивать эту строку напрямую с таблицей AC90 нельзя: разные единицы, разная разбивка по слоям и разное число жил. Из неё полезно взять другое — что в карточке ACWU90 толщины показаны послойно, и если для проекта критичен габарит, эти цифры нужно брать именно из этой карточки.

30 °C в таблице и 90 °C на жиле: почему цифры разные

Это первое, на чём спотыкаются. В таблице AC90 допустимая нагрузка приведена для температуры окружающей среды 30 °C. В карточках многих других позиций каталога фигурирует максимальная температура проводника 90 °C. Это разные величины, и сравнивать их нельзя.

90 °C — потолок на самой жиле, предел материала изоляции. 30 °C — условие, при котором посчитан ток в таблице. На трассе в прогретом помещении, в пучке с другими кабелями или в лотке с плотной укладкой кабель отводит тепло хуже, и табличная цифра перестаёт быть рабочей.

Практический вывод короткий: таблица — это отправная точка для запроса, а не окончательный расчёт. Условия прокладки уточняют до заказа, потому что после сдачи пересчитывать нечего.

Требование CSA C22.2 No.51: что оно закрывает

В обеих карточках написано: соответствует или превосходит отраслевые требования CSA C22.2 No.51 либо других стандартов, требуемых заказчиками. Формулировка «или других» — не оговорка, а рабочее условие: под проект можно заказать исполнение по иному стандарту, но это нужно написать в запросе.

Если в спецификации стоит конкретный стандарт, его и указывают. Если стоит «по CSA» — так и пишут, не подменяя общим словом «сертифицировано». Разница проявится на приёмке, когда проверяющий смотрит не на бренд, а на маркировку.

Как прочитать маркировку на оболочке

На приёмке смотрят не на бренд, а на маркировку: тип кабеля, число жил, сечение, номинальное напряжение и стандарт. Если в заявке написано «аналог AC90», маркировка на оболочке не совпадёт с проектом, и претензию предъявят не заводу, а тому, кто формулировал запрос.

Отсюда простое правило: тип пишут полностью, без слов «аналог», «эквивалент» и «как в прошлый раз». Прошлый раз мог быть другой объект с другими условиями, а кабель, который там прошёл, здесь может не пройти.

Что написать в запросе

1. Тип: AC90 или ACWU90 — без сокращений и без «аналог».
2. Число жил и сечение: по AWG, с указанием заземляющего провода.
3. Место прокладки: сухое помещение, влажное помещение, лоток, канал, грунт.
4. Стандарт: CSA C22.2 No.51 или тот, что стоит в вашей спецификации.
5. Наружный диаметр, который допустим по габариту канала или лотка.
6. Длина отрезка и нужна ли целая длина без стыков.
7. Упаковка: стальная или деревянная катушка — это влияет на разгрузку, а не только на цену.

Пять строк вместо недели уточнений. Каждая из них снимает конкретный вопрос, который иначе зададут уже после отгрузки.

Выбор между AC90 и ACWU90 — это не вопрос качества и не вопрос цены. Это вопрос того, будет ли у брони слой между ней и средой. Если воды нет — оболочка лишняя масса. Если вода есть — без оболочки кабель не пройдёт приёмку, сколько ни экономь.
