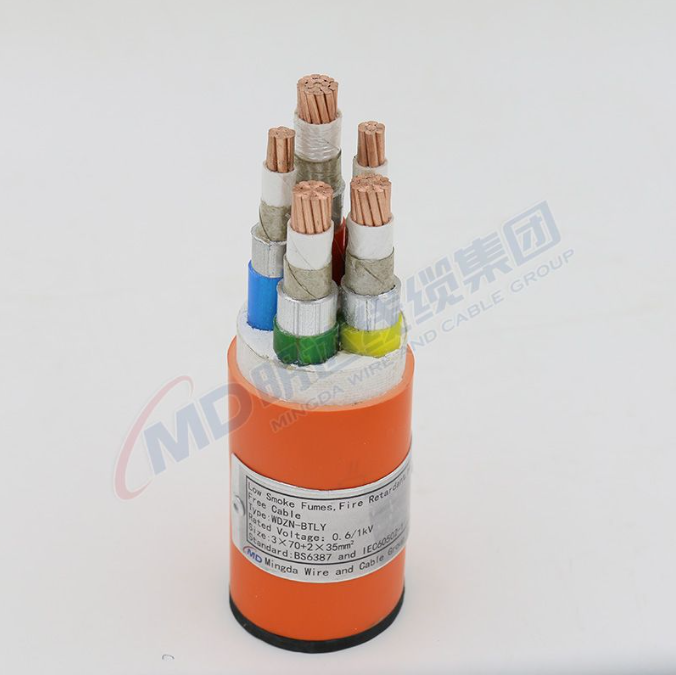

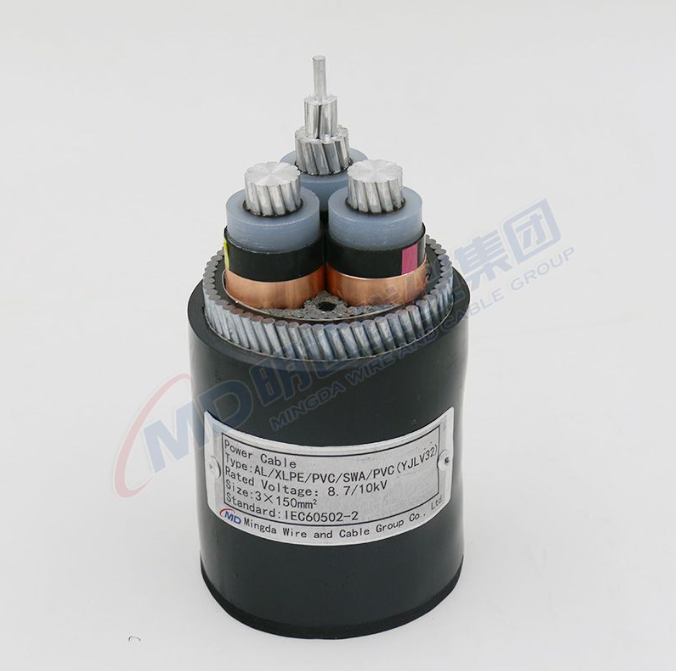

Силовой кабель с ПВХ-изоляцией 0,6/1 кВ — базовая позиция раздела кабеля питания: цепи электропитания и распределения на производственных и перерабатывающих предприятиях, в коммерческих зданиях и жилых домах. При этом в карточке силового кабеля с ПВХ-изоляцией 0,6/1 кВ описано шесть исполнений, и выбирать между ними нужно по способу прокладки — от этого зависит, выдержит ли кабель давление грунта или тяговую нагрузку. Разбираем конструкцию, ограничения по температуре и таблицы сечений. Содержание Где применяется Шесть исполнений: броня и огнестойкость Конструкция: семь слоёв Температуры, монтаж и радиус изгиба Диапазон поставки и таблица сечений Что указать в заявке Вопросы и ответы Где применяется Применение из карточки: цепи электропитания и распределения на производственных и перерабатывающих предприятиях, в коммерческих зданиях или жилых домах при номинальном напряжении 0,6/1 кВ или менее. Отдельно зафиксировано, что силовые кабели могут быть огнестойкими при использовании огнезащитного материала — то есть одна и та же базовая конструкция выпускается в обычном и огнестойком исполнении. Шесть исполнений: броня и огнестойкость Таблица «описание и применение» карточки описывает шесть вариантов. Три базовых отличаются бронёй, ещё три — те же, но в огнестойком исполнении: Исполнение Где прокладывается и что выдерживает Медный или алюминиевый проводник / ПВХ-изоляция / ПВХ-оболочка В помещении, в воздуховоде или туннеле; не выдерживает тяговой силы и давления То же, броня стальной лентой В помещении, в туннеле, непосредственно в земле; выдерживает необходимое давление То же, броня стальной проволокой В помещении, в колодце, под водой; выдерживает надлежащую тяговую силу Без брони, огнестойкое исполнение В помещении, в воздуховоде или туннеле; не выдерживает тяговой силы и давления Броня стальной лентой, огнестойкое исполнение В помещении, в туннеле, непосредственно в земле; выдерживает необходимое давление Броня стальной проволокой, огнестойкое исполнение В помещении, в колодце, под водой; выдерживает надлежащую тяговую силу Практическое правило из этой таблицы: исполнение без брони нельзя закапывать и нельзя тянуть — оно рассчитано на прокладку в воздуховоде или туннеле. Для грунта нужна стальная лента, для участков с тяговой нагрузкой и прокладки под водой — стальная проволока. Конструкция: семь слоёв медный или алюминиевый проводник; ПВХ-изоляция; наполнитель из полипропиленовой пряжи или стекловолоконной верёвки; лента из нетканого материала или стеклотканевая лента; подслой из негорючего ПВХ; броня из стальной ленты или стальной проволоки; внешняя оболочка из негорючего ПВХ. Материал проводника — медь или алюминий — выбирают в заявке; влияние на вес и сопротивление видно в таблице ниже. Температуры, монтаж и радиус изгиба Температура установки. Монтаж должен проводиться при температуре выше 0 °C. Если температура окружающей среды ниже 0 °C, кабель предварительно нагревают. Рабочая температура. Максимально допустимая температура непрерывной эксплуатации проводника — не выше 70 °C. Короткое замыкание. Максимальная температура проводника при коротком замыкании — не выше 160 °C, продолжительность — не более 5 секунд. Радиус изгиба. 20(d+D) с допуском ±5% для одножильного кабеля и 15(d+D) ±5% для многожильного, где D — фактический внешний диаметр кабеля, мм, d — фактический диаметр проводника, мм. Диапазон поставки и таблица сечений Стандарт — IEC 12706, IEC 60502 либо иной, требуемый заказчиком; требования к огнестойкости — IEC 60332-3 и GB18380. Упаковка: стальная или деревянная катушка. Диапазон поставки по числу жил и сечению: Исполнение Число жил Номинальное сечение, кв. мм Cu или Al / ПВХ или огнестойкий ПВХ / ПВХ или огнестойкий ПВХ 1 от 1,5 до 630 То же 2 и 3 от 1,5 до 400 То же 4 и 5 от 2,5 до 400 Cu или Al / изоляция / броня стальной лентой или проволокой / оболочка 2, 3, 4, 5 от 4 до 400 Для одножильного исполнения в карточке есть таблица сечений с сопротивлением и весом для меди и алюминия. Несколько строк из неё: Жила Изоляция / оболочка, мм Диаметр, мм Сопротивление при 20 °C, Ом/км (Cu / Al) Вес, кг/км (Cu / Al) 1×2,5 0,8 / 1,54 6,5 7,41 / 12,1 63,5 / 47,9 1×16 1,0 / 1,54 10,3 1,15 / 1,91 233,3 / 132,2 1×70 1,4 / 1,54 16,7 0,268 / 0,443 807,3 / 374,2 1×240 2,2 / 1,98 28,8 0,0754 / 0,125 2651,0 / 1114,0 Что указать в заявке Материал проводника: медь (Cu) или алюминий (Al). Исполнение по броне: без брони, стальная лента или стальная проволока — по способу прокладки. Обычное или огнестойкое исполнение; для огнестойкого — требование по IEC 60332-3 и GB18380. Номинальное напряжение 0,6/1 кВ, число жил и сечение из диапазона поставки. Стандарт: IEC 12706, IEC 60502 либо конкретный стандарт, требуемый заказчиком. Длина, число отрезков и упаковка: стальная или деревянная катушка. Условия монтажа: температура укладки, возможное захоронение в грунт, прокладка под водой. Вопросы и ответы Можно ли монтировать кабель при минусовой температуре? Установка должна проводиться при температуре выше 0 °C. Если окружающая среда холоднее, кабель предварительно нагревают. Какая рабочая температура у проводника? Не выше 70 °C при непрерывной эксплуатации. При коротком замыкании допускается нагрев до 160 °C, но не дольше 5 секунд. Какое исполнение выбрать для прокладки в земле? С бронёй из стальной ленты: по таблице карточки оно прокладывается в помещении, туннеле и непосредственно в земле и выдерживает необходимое давление. Если дополнительно нужна тяговая нагрузка или прокладка под водой — берут броню из стальной проволоки. Чем этот кабель отличается от кабеля с изоляцией из сшитого полиэтилена? У них разная изоляция и разные температурные рамки. Силовой кабель с изоляцией из сшитого полиэтилена применяется в системах передачи и распределения от низкого до среднего напряжения и выпускается в огнестойком исполнении типа ZR; его выбору посвящена отдельная статья о силовом кабеле с изоляцией из сшитого полиэтилена. Кабель с ПВХ-изоляцией 0,6/1 кВ рассчитан на температуру проводника до 70 °C и на сети 0,6/1 кВ и ниже — выбирайте позицию по рабочему напряжению и температурному режиму линии. Расчёт по исполнению, сечению и длинам — через страницу контактов: укажите материал жилы, способ прокладки, число жил и сечение.

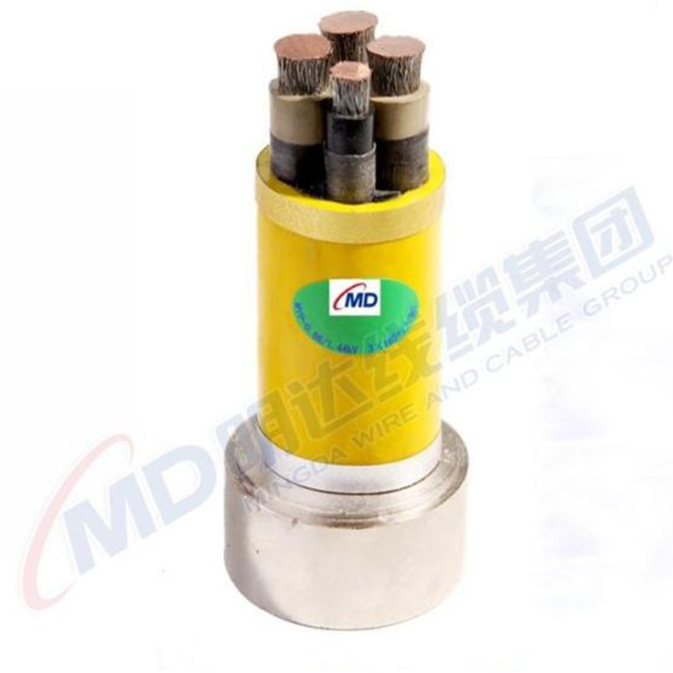

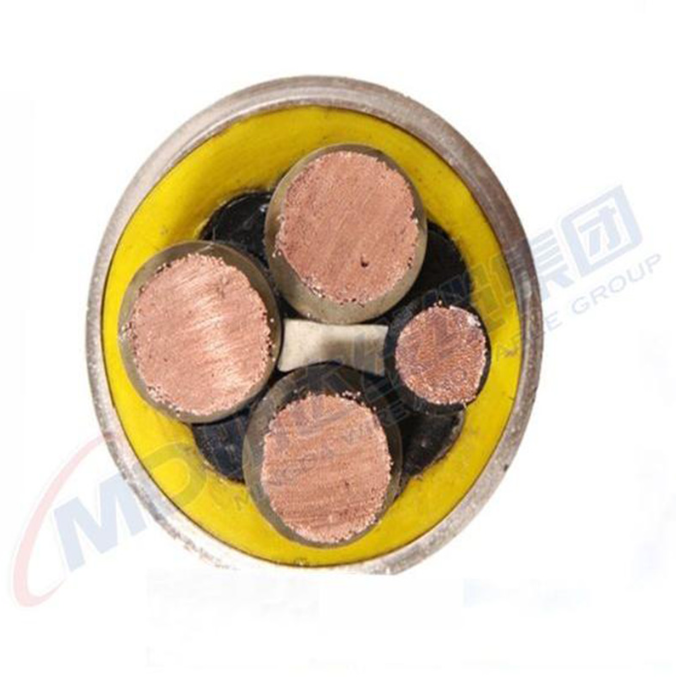

В разделе кабеля с резиновой изоляцией есть позиция, которая выделяется на фоне остальных схемой жил: кабель MYPTJ — портативный резиновый кабель для горнодобывающей промышленности с экраном, металлической оплёткой и отдельным сердечником для мониторинга. Для закупщика это означает, что в заявке мало указать напряжение и сечение: нужно ещё правильно описать состав жил. Ниже — конструкция, стандарт, таблица сечений и чек-лист для запроса. Содержание Что за позиция: тип, напряжение, стандарт Конструкция: шесть слоёв Таблица сечений: диаметр, вес, ток MYPTJ и кабель для тоннелепроходческой машины: в чём разница Что указать в заявке Вопросы и ответы Что за позиция: тип, напряжение, стандарт Полное имя позиции в каталоге: экран с металлической оплёткой, с сердечником для мониторинга, портативный резиновый кабель для горнодобывающей промышленности. Ключевые параметры карточки: тип — MYPTJ; номинальное напряжение — 6/10 кВ и 8,7/10 кВ; стандарт — Q/MD008-2009. То есть одна и та же конструкция закрывает два класса среднего напряжения, а исполнение и приёмка привязаны к конкретному стандарту предприятия — его обозначение стоит переносить в заказ и в протокол приёмки дословно. Конструкция: шесть слоёв В карточке конструкция разобрана по слоям — от силового сердечника до внешней оболочки: силовой сердечник; изоляция силового сердечника; изоляционный экран (он же выполняет роль заземлённого жильного проводника); внутренняя оболочка; проводник мониторинга и полупроводниковая лента; внешняя оболочка. Пятый пункт и есть то, что отличает MYPTJ от обычного силового кабеля: сердечник мониторинга входит в конструкцию наравне с силовыми жилами. В заявке схему жил удобно записывать так, как она приведена в таблице карточки: три силовые жилы, три жилы экрана и три жилы сечением 2,5 кв. мм — например, 3×50+3×25/3+3×2,5. Таблица сечений: диаметр, вес, ток Ниже — выдержка из таблицы карточки. Толщина изоляции (5,5 мм) и оболочки (6,0 мм) во всех строках одинаковая, поэтому выбор сечения сводится к трём числам: внешний диаметр, вес и допустимый ток при 25 °C. Максимальное сопротивление приведено для температуры 20 °C. Схема жил Диаметр, мм (мин/макс) Вес, кг/км Сопротивление при 20 °C, Ом/км Ток при 25 °C, А 3×10+3×6/3+3×2,5 58,0 / 60,0 4350 1,95 63 3×25+3×16/3+3×2,5 64,8 / 68,0 6010 0,795 110 3×50+3×25/3+3×2,5 71,2 / 75,0 7810 0,393 170 3×95+3×50/3+3×2,5 78,0 / 85,0 10130 0,21 250 3×120+3×70/3+3×2,5 84,6 / 90,9 11880 0,164 295 3×185+3×95/3+3×2,5 90,0 / 100,0 15680 0,108 360 Для выбора барабана важна вторая и третья колонки: максимальный диаметр задаёт габарит прохода и шкив, а вес — массу бухты. Полная таблица включает также исполнения 3×16, 3×35, 3×70 и 3×150 кв. мм. MYPTJ и кабель для тоннелепроходческой машины: в чём разница Рядом в том же разделе стоит кабель MV с резиновой изоляцией для машины проходки защитных туннелей. Это разные позиции, и смешивать их в спецификации не нужно: Признак MYPTJ Кабель MV для тоннелепроходческой машины Напряжение 6/10 кВ и 8,7/10 кВ 8,7/10 кВ Оплётка и экран Экран с металлической оплёткой, изоляционный экран как заземлённый жильный проводник Металлическая или волокнистая оплётка Особенность конструкции Проводник мониторинга и полупроводниковая лента в составе кабеля Изоляция из горнодобывающей резины Назначение Портативный резиновый кабель для горнодобывающей промышленности Машина для проходки защитных туннелей Стандарт Q/MD008-2009 В карточке не указан Подробно о том, как по кабелю для тоннелепроходческой машины считают экран, вес и барабан, — в отдельной статье о кабеле для тоннелепроходческой машины. Что указать в заявке Тип: MYPTJ — без сокращений. Номинальное напряжение: 6/10 кВ либо 8,7/10 кВ. Схема жил полностью: например, 3×70+3×35/3+3×2,5. Стандарт: Q/MD008-2009 либо иной, если приёмка ведётся по другой документации. Длина отрезков и число барабанов; при известном диаметре трассы — ограничение по габариту прохода. Условия эксплуатации: горнодобывающая промышленность, тип мобильного оборудования, наличие системы мониторинга. Вопросы и ответы Какие классы напряжения есть у MYPTJ? Два: 6/10 кВ и 8,7/10 кВ. Оба значения указаны в карточке позиции. Что входит в конструкцию кабеля? Шесть элементов: силовой сердечник, его изоляция, изоляционный экран (он же заземлённый жильный проводник), внутренняя оболочка, проводник мониторинга с полупроводниковой лентой и внешняя оболочка. По какому стандарту принимается продукция? По Q/MD008-2009. Обозначение стандарта стоит указывать в заявке и сверять при входном контроле. Как выбрать сечение под конкретный участок? Ориентироваться на ток при 25 °C из таблицы: от 63 А для 3×10+3×6/3+3×2,5 до 360 А для 3×185+3×95/3+3×2,5. Параллельно проверяют внешний диаметр и вес — они определяют барабан и допустимый габарит прохода. Можно ли заказать схему жил, которой нет в таблице? Таблица карточки содержит типовые схемы от 3×10 до 3×185 кв. мм. Нестандартную компоновку уточняйте в заявке — вопрос решается с производителем. Чтобы получить расчёт по MYPTJ, пришлите схему жил, напряжение и длину через страницу контактов.

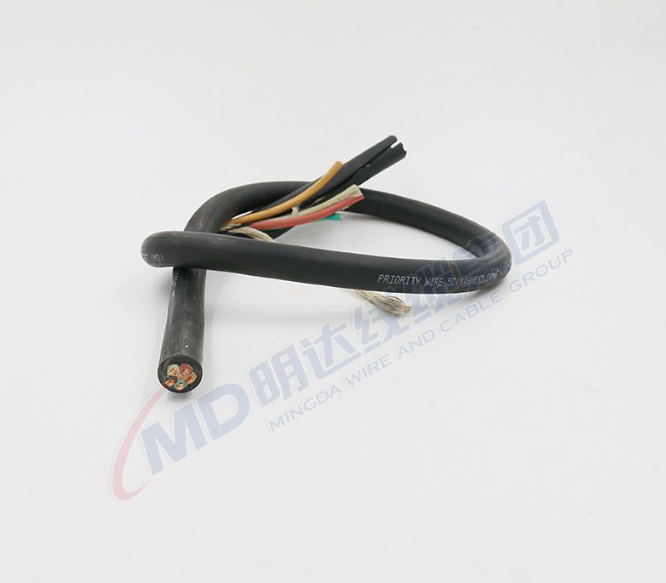

В разделе кабеля с резиновой изоляцией портативный шнур — отдельная позиция с чётко прописанной конструкцией и параметрами. Его заказывают для промышленного оборудования, тяжёлых инструментов и переносных устройств, причём карточка прямо указывает на пригодность для постоянного погружения в воду. Ниже — все данные позиции: конструкция, температурный режим, стандарт, диапазон сечений и таблица, по которой удобно собирать заявку. Содержание Конструкция: из чего сделан шнур Применение: оборудование, инструменты, вода Параметры: 600 В, минус 40 °C, изгиб 5D, UL62 Маркировка SOOW: что означает Диапазон сечений: таблица по карточке Портативный шнур и соседние позиции Что указать в заявке Вопросы и ответы Конструкция: из чего сделан шнур В карточке позиции портативный шнур конструкция описана одной строкой, но каждое слово в ней — рабочий параметр: жила — гибкая медная, то есть многопроволочная конструкция, рассчитанная на постоянные перегибы; изоляция — этилен-пропиленовая резина (ЭПР); число изолированных жил — две, три или четыре; жилы скручены между собой с наполнителем; оболочка — хлорполиэтилен (хлорированный полиэтилен). Отдельно карточка фиксирует примечание: шестиядерные и более исполнения также могут быть разработаны в соответствии с требованиями заказчика. То есть базовый каталог — это 2–5 жил, а всё, что шире, обсуждается в заявке. Применение: оборудование, инструменты, вода Применение из карточки: промышленное оборудование, тяжёлые инструменты, зарядные устройства для аккумуляторов, портативные фонари и удлинители питания. И отдельным пунктом — пригодность для постоянного погружения в воду. То есть одна позиция закрывает и стационарные подключения, и переносные линии во влажной среде. Параметры: 600 В, минус 40 °C, изгиб 5D, UL62 Параметр Значение по карточке Номинальное напряжение 600 В (обозначение СОУ в таблице типов) Рабочая температура Максимально допустимая длительная рабочая температура проводника: от минус 40 °C до 90 °C Радиус изгиба 5D, где D — фактический внешний диаметр кабеля, мм Стандарт UL62 либо иные стандарты, требуемые заказчиком Упаковка Катушка, стальная или деревянная катушка Маркировка SOOW: что означает В таблице типов карточки позиция проходит как SOOW, и расшифровка дана дословно: «маслостойкий гибкий кабель сверхтяжелого типа с изоляцией из этиленпропиленового каучука, 600 В и оболочкой из хлорированного полиэтилена». Применение в той же таблице: промышленное оборудование, тяжёлые инструменты, зарядные устройства, освещение и электропитание. Маслостойкость входит в определение типа — учитывайте это для участков с возможным контактом с маслами. Диапазон сечений: таблица по карточке Диапазон поставки: SOOW, 600 В, от 2 до 5 жил и выше, размер — от 18 AWG. Ниже — выдержка из технической таблицы карточки (отдельные строки по группам сечений); полная таблица опубликована на странице позиции. Диаметр указан парой «расчётный / максимум». Жилы × AWG Сечение, кв. мм Скрутка, №/мм Изоляция, мм Оболочка, мм Диаметр, дюйм/мм (расч./макс.) 3×18 0,824 16/0,254 0,76 1,52 0,34/8,64 → 0,39/9,78 5×18 0,824 16/0,254 0,76 2,03 0,46/11,68 → 0,51/12,95 2×16 1,31 26/0,254 0,76 1,52 0,36/9,27 → 0,41/10,41 5×14 2,08 41/0,254 1,14 2,41 0,63/16,00 → 0,71/17,91 2×8 8,37 65/0,254 1,52 2,79 0,78/19,81 → 0,88/22,35 5×8 8,37 65/0,254 1,52 3,18 1,00/25,40 → 1,15/29,21 Портативный шнур и соседние позиции В том же разделе есть похожие на первый взгляд изделия. Разводить их удобнее по таблице, составленной из карточек: Позиция Проводник, изоляция, оболочка Напряжение Применение по карточке Портативный шнур Гибкая медная жила, ЭПР, оболочка из хлорполиэтилена 600 В Промышленное оборудование, тяжёлые инструменты, зарядные устройства, фонари, удлинители; постоянное погружение в воду Сварочный кабель Оловянный или голый медный проводник, натуральный каучук или хлоропреновый каучук, разделительный слой из майларовой плёнки 300/500 В Питание сварочного аппарата или аналогичного оборудования Гибкий резиновый кабель Одножильный: медный проводник в изоляции из натурального каучука, оболочка из натурального или хлоропренового каучука В карточке не указано Одножильное исполнение гибкого кабеля с резиновой оболочкой Круглый портативный силовой кабель, оболочка CPE, 8 кВ Сверхмощное исполнение с оболочкой CPE 8 кВ Комбайны с длинными стенками, горнодобывающие машины непрерывного действия, портативное оборудование: лопаты, земснаряды, буры Отдельно стоит портативный силовой кабель типа W, 2 кВ из брошюры Mingda: это уже шахтные электровозы и передвижное оборудование катушечного типа, где кабель выдерживает постоянное сгибание и сматывание. Напряжение там 2 кВ, а не 600 В, и конструкция другая — путать две позиции при подготовке заявки нельзя. Что указать в заявке Тип: SOOW либо иное требование заказчика — фиксируйте обозначение полностью. Число жил: 2, 3, 4 или 5; для 6 и более — отдельная строка с пометкой «по требованию заказчика». Сечение: в AWG и, для контроля, в кв. мм — по таблице выше. Длина и упаковка: катушка, стальная или деревянная катушка. Стандарт: UL62 либо конкретный стандарт, требуемый заказчиком. Условия эксплуатации: контакт с маслом, постоянное погружение в воду, нижняя граница температуры до минус 40 °C. Радиус изгиба на объекте: не менее 5D по фактическому внешнему диаметру. Вопросы и ответы Какой температурный режим у портативного шнура? Максимально допустимая длительная рабочая температура проводника — от минус 40 °C до 90 °C. Значения приведены в карточке позиции. Можно ли использовать шнур во влажной среде? Да: карточка указывает, что изделие подходит для постоянного погружения в воду. Дополнительно тип SOOW описан как маслостойкий. Сколько жил может быть? Базовое исполнение — две, три или четыре жилы; диапазон поставки охватывает от 2 до 5 жил и выше. Шестиядерные и более версии изготавливаются по требованиям заказчика. По какому стандарту изготавливается изделие? По UL62 либо иным стандартам, требуемым заказчиком. Конкретный стандарт нужно переносить в заявку целиком, без формулировки «или аналог». Как считать радиус изгиба? От фактического внешнего диаметра кабеля: минимальный радиус изгиба — 5D, где D в миллиметрах. Чтобы уточнить исполнение, длину и упаковку, отправьте заявку через страницу контактов: достаточно типа, числа жил, сечения и условий эксплуатации.
